間接活線工法用直線スリーブ
電力会社様規格適合表
北海道
東 北
東 京
北 陸
中 部
関 西
中 国
四 国
九 州
沖 縄
用途および特長
張力のかかる箇所での銅線の直線接続に使用します。

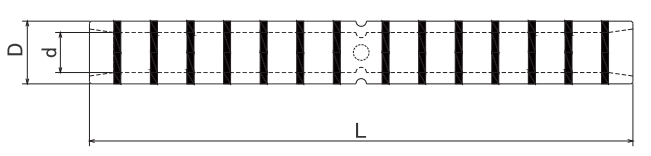

| 種類 | 型番 | 適用電線 | L | D | d | 適用ダイス(圧縮回数) | 梱包数(個) | |
|---|---|---|---|---|---|---|---|---|
| 圧縮工具EP-120(8t) | 大箱 | 小箱 | ||||||
| 22 | スリーブS22N | Cu22mm² | 83.0 | 11.0 | 6.7 | S5-11(片側3回) | 200 | 10 |
| 38 | スリーブS38N | Cu38mm² | 110.0 | 13.5 | 8.8 | S38-14(片側3回) | 100 | 10 |
| 60 | スリーブS60N | Cu60mm² | 156.0 | 18.0 | 11.5 | S60-18(片側6回) | 50 | 10 |
| 100 | スリーブS100N | Cu100mm² | 196.0 | 23.0 | 14.3 | U-7(片側6回) | 20 | 5 |
| 150 | スリーブS150N | Cu150mm² | 228.0 | 26.5 | 17.0 | U-8(片側7回) | 20 | 5 |
L,D,dは単位・・・mm
