アルミ線用圧縮スリーブ 直線スリーブ
電力会社様規格適合表
北海道
東 北
東 京
北 陸
中 部
関 西
中 国
四 国
九 州
沖 縄
用途および特長
張力のかかる箇所でのアルミ線同士の直線接続に使用します。

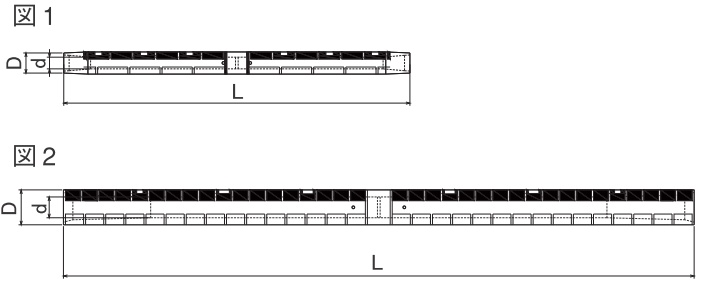

| 種類 | 型番 | 適用電線 | 図番 | L | D | ｄ | 梱包数(個) | |
|---|---|---|---|---|---|---|---|---|
| 大箱 | 小箱 | |||||||
| S32 | AlスリーブS32HR | ACSR(SB)32mm² | 1 | 258.0 | 16.5 | 8.7 | 100 | 10 |
| S120 | AlスリーブS120HR | ACSR(SB)120mm²、AAAC(SB)130mm² | 2 | 470.0 | 26.0 | 15.5 | 30 | 10 |
| S240 | AlスリーブS240HR | HAl240mm² | 2 | 308.0 | 30.0 | 20.2 | 40 | 10 |
L,D,dは単位・・・ｍｍ
| 圧縮工具 | 手動油圧式 | 自動油圧式 | 充電油圧式 | |||
|---|---|---|---|---|---|---|
| 型番 | EP-300N(8t) | EP-410、Y-35(12t) | EP-120N(8t) | EP325(12t) | REC-120A(8t) | EP-410H(12t) |
| AlスリーブS32HR | U4(片側7回) | U4(片側5回) | U4(片側7回) | U4(片側5回) | U4(片側7回) | U4(片側5回) |
| AlスリーブS120HR | U8(片側18回) | U8(片側15回) | U8(片側18回) | U8(片側15回) | U8(片側18回) | U8(片側15回) |
| AlスリーブS240HR | ー | U10(片側10回) | ー | U10(片側10回) | ー | U10(片側10回) |
