銅線用圧縮スリーブ(分岐スリーブ)
電力会社様規格適合表
北海道
東 北
東 京
北 陸
中 部
関 西
中 国
四 国
九 州
沖 縄
用途および特長
銅線同士の分岐・ジャンパー接続や機器と本線の接続などに使用します。

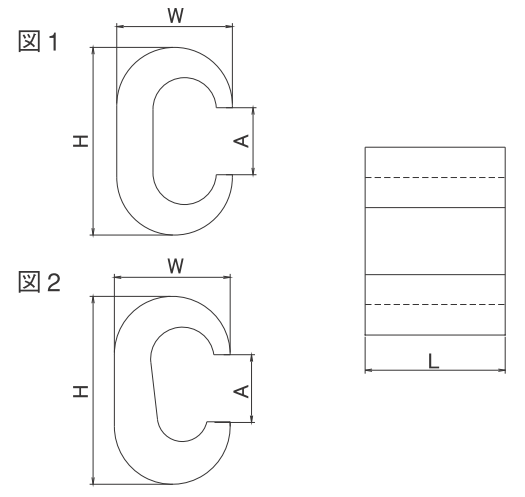

| 種類 | 型番 | 図番 | L | H | W | A | 梱包数(個) | |
|---|---|---|---|---|---|---|---|---|
| 大箱 | 小箱 | |||||||
| 14-2.6・3.2 | CHRK02 | 2 | 19.0 | 18.6 | 11.9 | 4.5 | 500 | 10 |
| 22-2.6・3.2 | CHRK0 | 2 | 19.0 | 19.4 | 12.0 | 6.8 | 500 | 10 |
| 5-4 | CHR0 | 1 | 20.0 | 20.0 | 12.0 | 7.0 | 500 | 10 |
| 22-22 | CHR1 | 1 | 20.0 | 20.0 | 12.1 | 8.9 | 500 | 10 |
| 38-22 | CHR2 | 2 | 22.0 | 20.6 | 15.6 | 9.6 | 300 | 10 |
| 38-38 | CHR3 | 1 | 22.0 | 26.5 | 15.6 | 11.7 | 300 | 10 |
| 60-22 | CHR4 | 2 | 27.0 | 35.4 | 19.4 | 12.5 | 200 | 10 |
| 60-38 | CHR5 | 2 | 27.0 | 34.2 | 20.5 | 11.6 | 200 | 10 |
| 60-60 | CHR6 | 1 | 27.0 | 34.2 | 21.9 | 11.6 | 200 | 10 |
| 80-38 | CHR7 | 2 | 30.5 | 41.9 | 23.8 | 14.6 | 100 | 10 |
| 80-60 | CHR8 | 2 | 30.5 | 40.9 | 25.2 | 14.6 | 100 | 10 |
| 80-80 | CHR9 | 1 | 30.5 | 40.9 | 25.2 | 14.6 | 100 | 10 |
| 150-38 | CHR11 | 2 | 55.0 | 44.4 | 27.4 | 18.0 | 40 | 10 |
| 150-60 | CHR12 | 2 | 55.0 | 44.4 | 27.4 | 18.0 | 40 | 10 |
| 150-80 | CHR13 | 2 | 55.0 | 44.4 | 27.4 | 18.0 | 40 | 10 |
| 150-150 | CHR14 | 1 | 55.0 | 44.4 | 27.4 | 18.0 | 40 | 10 |
L,H,W,Aは単位・・・mm
| 本線/分岐線 | Cu2.6mm² | Cu5.5mm² | Cu3.2mm | Cu8mm² | Cu4.0mm | Cu14mm² | Cu5.0mm | Cu22mm² | Cu38mm² | Cu60mm² | Cu80mm² | Cu100mm² | Cu150mm² |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cu4.0mm | CHRK02 | CHR０ | |||||||||||
| Cu14mm² | |||||||||||||
| Cu5.0ｍｍ | CHRK０ | CHR1 | |||||||||||
| Cu22mm² | CHR1 | ||||||||||||
| Cu38mm² | ※CHR2 | CHR2 | CHR3 | ||||||||||
| Cu60mm² | ※CHR4 | CHR4 | CHR5 | CHR6 | |||||||||
| Cu80mm² | CHR7 | CHR8 | CHR9 | ||||||||||
| Cu100mm² | |||||||||||||
| Cu125mm² | CHR11 | CHR12 | CHR13 | CHR14 | |||||||||
| Cu150mm² | |||||||||||||
※の適用につきましては、細い方の電線を2つ折りにして接続してください。
| 圧縮工具 | 手動油圧式 | 自動油圧式 | 充電油圧式 | 手挟式 | |||||
|---|---|---|---|---|---|---|---|---|---|
| スリーブ記号 | EP-300(8t) | EP-410(12t) | Y35(12t) | EP-120(8t) | EP-325(12t) | EP-410H(12t) | REC-120A | N58 | MD6 |
| CHRK02 | AC-32(1回) | U-BG(1回) | U-BG(1回) | AC-32(1回) | AC-32(1回) | U-BG(1回) | AC-32(1回) | AC-32(1回) | W-BG(2回) |
| CHRK0 | |||||||||
| CHR0 | |||||||||
| CHR1 | |||||||||
| CHR2 | 76(1回) | U-C(1回) | U-C(1回) | 76(1回) | 76(1回) | U-C(1回) | 76(1回) | C(2回) | C(2回) |
| CHR3 | |||||||||
| CHR4 | 120(3回) | U-E(3回) | U-E(3回) | 120(3回) | 120(3回) | U-E(3回) | 120(3回) | ー | ー |
| CHR5 | |||||||||
| CHR6 | |||||||||
| CHR7 | 200(3回) | U-F(3回) | U-F(3回) | 200(3回) | 200(3回) | U-F(3回) | 200(3回) | ー | ー |
| CHR8 | |||||||||
| CHR9 | |||||||||
| CHR11 | ー | U-708(5回) | U-708(5回) | ー | 300(5回) | U-708(5回) | ー | ー | ー |
| CHR12 | |||||||||
| CHR13 | |||||||||
| CHR14 | |||||||||
