圧縮形スリーブ アルミ電線用 直線
電力会社様規格適合表
北海道
東 北
東 京
北 陸
中 部
関 西
中 国
四 国
九 州
沖 縄
用途および特長
張力のかかる箇所でのアルミ線同士の直線接続に使用します。

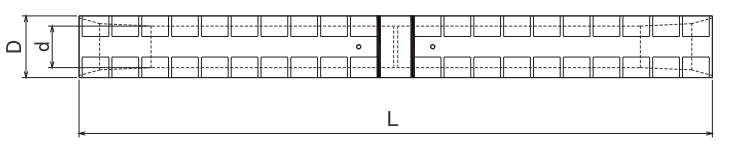

| 種類 | 型番 | 適用電線 | 適用ダイス(圧縮回数) | L | D | d | 梱包数(個) | ||
|---|---|---|---|---|---|---|---|---|---|
| 圧縮工具 EP-300または 適用ダイスが同等の圧縮器 |
圧縮工具 EP325・EP410(12t) |
大箱 | 小箱 | ||||||
| 120mm² | S120S 短尺 | ACSR120mm² | A95-120(片側14回) | – | 350.0 | 24.5 | 15.5 | 30 | 10 |
| 240mm² | S240S | HAl240mm² | – | U10(片側10回) | 308.0 | 30.0 | 20.2 | 10 | – |
L,D,dは単位・・・mm
